Vad är den minsta böjningsradien för en trådspiralslang?
Som leverantör av trådspiralslangar är en av de vanligaste frågorna jag stöter på från kunder om den minsta böjradien för dessa slangar. Att förstå den minsta böjningsradien är avgörande för att säkerställa korrekt funktion, livslängd och säkerhet hos trådspiralslangar i olika applikationer. I den här artikeln kommer jag att fördjupa mig i vad den minsta böjningsradien är, varför den spelar roll, faktorer som påverkar den och hur man bestämmer lämplig minsta böjradie för olika typer av trådspiralslangar.
Definiera minsta böjningsradie
Den minsta böjradien för en trådspiralslang hänvisar till den minsta radie som slangen kan böjas till utan att orsaka betydande skada på dess struktur eller prestanda. När en slang böjs förbi sin minsta böjradie kan flera problem uppstå. Den inre trådförstärkningen kan bli förvriden, vilket leder till en minskning av slangens tryckbärande förmåga. Slangens inre rör kan också klämmas eller böjas, vilket begränsar vätskeflödet genom slangen och kan orsaka blockeringar. Dessutom kan överdriven böjning påskynda slitaget på slangen, förkorta dess livslängd och öka risken för läckor eller fel.
Vikten av att hålla sig till den minsta böjradien
Att hålla sig till den minsta böjradien är viktigt av flera skäl. För det första säkerställer det en säker och pålitlig drift av det hydrauliska systemet i vilket slangen är installerad. Genom att förhindra skador på slangen minskar risken för plötsliga fel, såsom slangsprängningar eller läckor, avsevärt. Detta är särskilt viktigt i applikationer där hydrauliska system används i högtrycksmiljöer, såsom anläggningsutrustning, industrimaskiner och fordonsapplikationer.
För det andra, bibehållande av rätt böjradie hjälper till att optimera slangens prestanda. När en slang böjs inom den rekommenderade minsta böjningsradien förblir vätskeflödet genom slangen jämnt och effektivt. Detta resulterar i bättre systemprestanda, minskad energiförbrukning och förbättrad total produktivitet.
Slutligen, att följa riktlinjerna för minsta böjradie kan bidra till att förlänga slangens livslängd. Genom att minimera belastningen och belastningen på slangen som orsakas av överdriven böjning är det mindre sannolikt att slangen utsätts för för tidigt slitage. Detta kan spara kostnader i det långa loppet genom att minska frekvensen av slangbyten och minimera stillestånd på grund av underhåll och reparationer.
Faktorer som påverkar den minsta böjningsradien
Flera faktorer kan påverka den minsta böjradien för en trådspiralslang. Dessa inkluderar:
- Slangkonstruktion: Slangens konstruktion, inklusive antalet trådförstärkningslager, vilken typ av tråd som används och tjockleken på innerröret och ytterhöljet, kan påverka dess flexibilitet och minsta böjradie. I allmänhet tenderar slangar med fler trådförstärkningslager eller tjockare väggar att ha en större minsta böjradie.
- Slangstorlek: Slangens diameter spelar också en roll för att bestämma dess minsta böjradie. Slangar med större diameter har vanligtvis en större minsta böjningsradie jämfört med slangar med mindre diameter.
- Driftstryck: Hydraulsystemets arbetstryck kan påverka den minsta böjradien. Högtrycksslangar kan kräva en större minsta böjningsradie för att säkerställa att slangen tål det inre trycket utan att skadas.
- Temperatur: Extrema temperaturer kan påverka slangens flexibilitet och dess minsta böjradie. I kalla temperaturer kan slangen bli styvare, vilket kräver en större minsta böjradie. I varma temperaturer kan slangen bli mer flexibel, men den kan också vara mer känslig för skador om den böjs för skarpt.
Bestämma minsta böjningsradie för olika typer av trådspiralslangar
Olika typer av trådspiralslangar har olika minimala böjradier. Här är några vanliga typer av trådspiralslangar och deras typiska minsta böjningsradier:

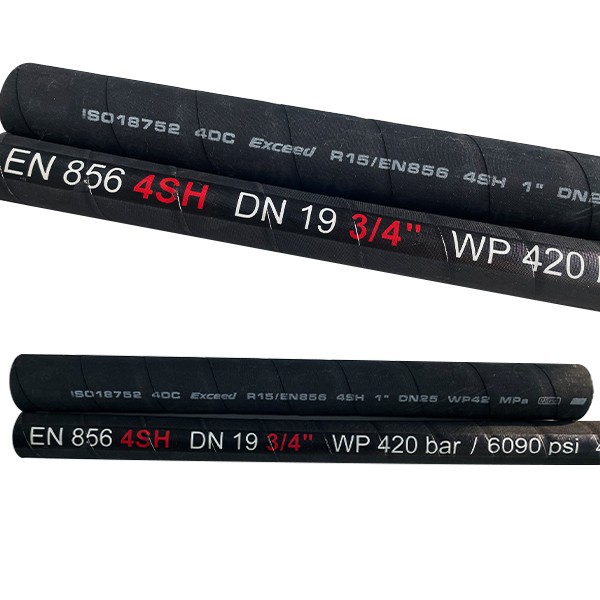

- Din En856 4sh: DenDin En856 4shslang är en högtryckshydraulslang designad för användning i krävande applikationer. Den har vanligtvis en minsta böjradie som sträcker sig från 4 till 10 gånger slangens ytterdiameter, beroende på slangstorlek och konstruktion.
- Sae100 R15: DenSae100 R15slang är en annan hydraulisk högtrycksslang som ofta används i industriella och mobila applikationer. Den har vanligtvis en minsta böjradie på 3 till 8 gånger slangens ytterdiameter.
- Sae100 R12: DenSae100 R12slang är en fyrspiral trådförstärkt hydraulslang som är lämplig för applikationer med medelhögt till högt tryck. Dess minsta böjradie sträcker sig vanligtvis från 3 till 7 gånger slangens ytterdiameter.
Det är viktigt att notera att detta bara är allmänna riktlinjer, och den faktiska minsta böjradien kan variera beroende på den specifika tillverkaren och slangens design. Därför rekommenderas det alltid att hänvisa till tillverkarens specifikationer och riktlinjer för den exakta minsta böjradien för en viss slang.
Hur man säkerställer korrekt böjning av trådspiralslangar
För att säkerställa korrekt böjning av trådspiralslangar och för att förhindra skador kan följande tips följas:
- Använd rätt verktyg: När du böjer slangen, använd lämpliga bockningsverktyg, såsom slangbockare eller dorn, för att säkerställa att slangen böjs till rätt radie. Undvik att använda vassa föremål eller överdriven kraft som kan skada slangen.
- Planera installationen: Innan du installerar slangen, planera noggrant dragningen och böjningen av slangen för att säkerställa att den kan böjas inom sin minsta böjningsradie. Undvik skarpa böjar eller veck i slangen och se till att det finns tillräckligt med utrymme för att slangen ska kunna röra sig fritt.
- Kontrollera böjradien: Under installationsprocessen, kontrollera slangens böjradie med jämna mellanrum för att säkerställa att den håller sig inom det rekommenderade området. Om det behövs, gör justeringar av dragningen eller böjningen av slangen för att bibehålla rätt böjradie.
- Inspektera slangen regelbundet: Efter att slangen har installerats, inspektera den regelbundet för tecken på skador eller slitage, såsom veck, utbuktningar eller läckor. Om några problem upptäcks, byt ut slangen omedelbart för att förhindra ytterligare skador eller fel.
Slutsats
Sammanfattningsvis är den minsta böjningsradien för en trådspiralslang en kritisk parameter som måste övervägas noggrant vid val och installation av slangar i hydrauliska system. Genom att förstå vad den minsta böjradien är, varför det är viktigt och hur man bestämmer den lämpliga lägsta böjradien för olika typer av slangar, kan du säkerställa säker, pålitlig och effektiv drift av dina hydraulsystem.
Som leverantör av trådspiralslangar är vi angelägna om att förse våra kunder med högkvalitativa slangar och korrekt information om deras korrekta användning och installation. Om du har några frågor om den minsta böjradien för våra trådspiralslangar eller behöver hjälp med att välja rätt slang för din applikation, tveka inte att kontakta oss. Vi ser fram emot att diskutera dina krav och hjälpa dig att hitta den bästa lösningen för dina hydrauliska behov.
Referenser
- Hydraulslanghandbok, olika tillverkare
- Branschstandarder och riktlinjer för trådspiralslangar
